HP/Agilent 11713A アッテネータ/スイッチ・ドライバ

4.5

(3685件)

Pontaパス特典

サンキュー配送

20000円(税込)

200ポイント(1％)

Pontaパス会員ならさらに+1％ポイント還元！

送料

は送料無料

（

注意事項

）

配送情報

お届け予定日：2026.05.19 10:58までにお届け

※一部地域・離島につきましては、表示のお届け予定日期間内にお届けできない場合があります。

ロットナンバー

62859105611

お買い物の前にチェック！

Pontaパス会員なら
ポイント+1％

三太郎の日に当店でご購入すると最大20％

クーポン配布中！

商品説明

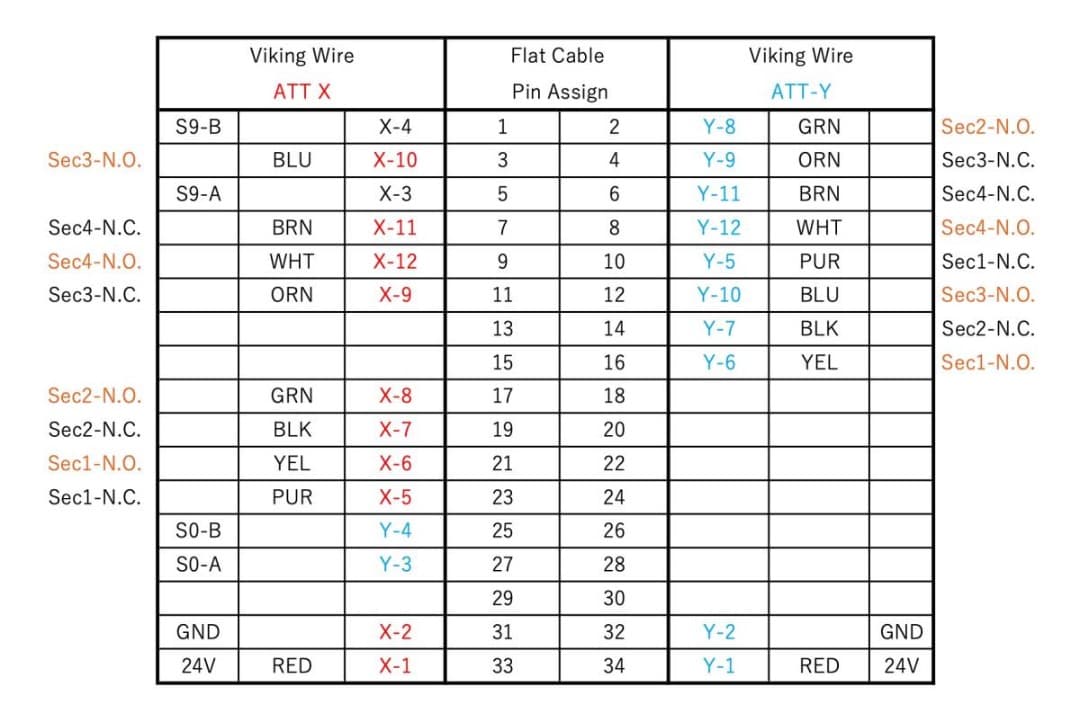

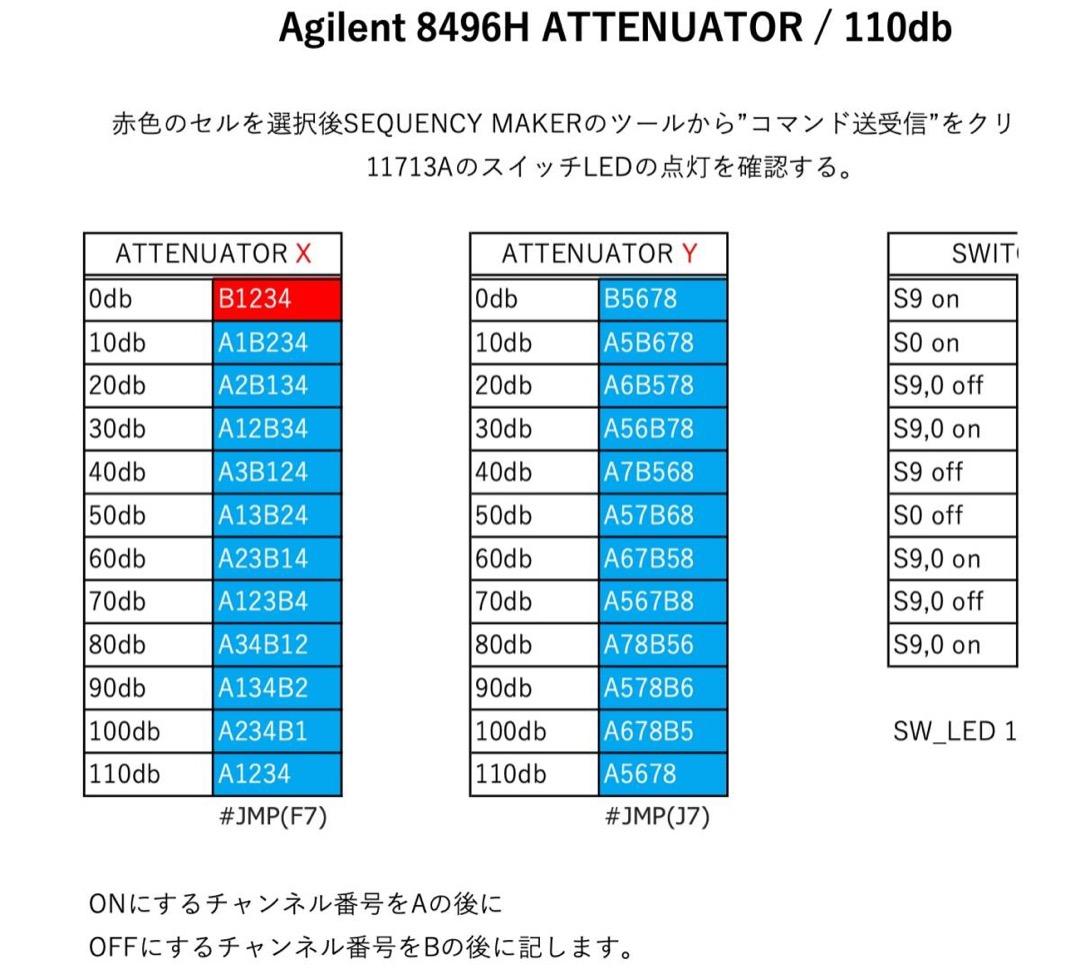

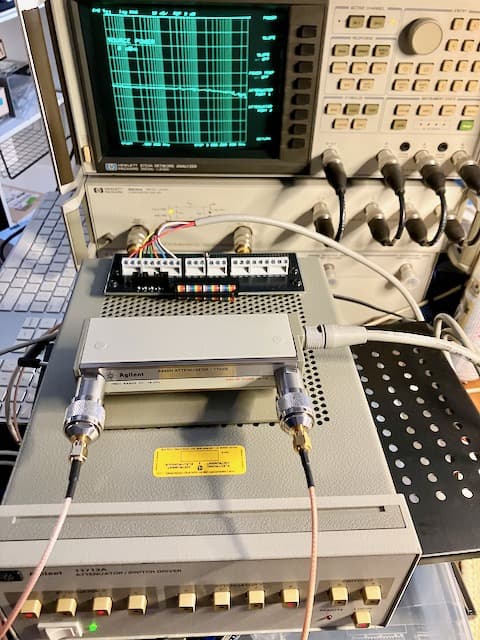

Agilent 11713A ATTENUATOR/SWITCH D特長最大10個のスイッチまたはアッテネータ・セクションをGPIBで容易に制御2つのアッテネータと2つのスイッチを同時に制御最大10個の24 Vリレーを制御Keysight 11713A アッテネータ/スイッチ・ドライバは、プログラマブル・アッテネータおよび電気機械式スイッチをGPIB 経由またはフロントパネルからのローカル操作で制御するために使います。Keysight 8494/5/6/7、Keysight 84904/6/7K/L プログラマブル・アッテネータ 2 台と電気機械式スイッチ(Keysight 8761、8762、8765シリーズ) 2 台を同時に制御できます。Keysight 11713A は、+24 V の共通電圧と 10 対の電流シンク接点(総電流は 1 秒間のピークで 1.25 A 未満、定常状態で 0.65 A 未満)を供給し、最大 10 個のリレーを独立に制御できます。外部電源は不要です。*****************以上はKeySightの説明です*************************メイン基板とリアパネル間は36芯のフラットケーブルで接続されています。フラットケーブルを作り変えて延長してリアパネルのViking Connector信号線を取り出しコネクタ接続としました。リアパネルとは並列接続になりVikingコネクタなしでの結線が可能になります。。【動作確認済】アイコム IC-2720D 50W デュアルバンドアマチュア無線。ADVANTEST R5361A 0.2mHz-1000MHz 周波数カウンター。HP/Agilent 34401A 6.5桁デジタルマルチメーター測定良好。ADCMT 6243 直流電圧/電流源動作良好現状品。第一電波工業(DIAMOND)　DSP3500　スイッチング方式直流安定化電源。その他 YAESU CW Narrow Filter YF-114CN。美品 Anritsu MS2661C 9KHz-3GHz スペクトラムアナライザ。コメット　移動用アルミポール　CP-60L。正月値引希少後期型 34401A 6.5桁 DIGITAL MULTIMETER。その他 ICOM IC-2710。DAIWA CNW319 アンテナチューナー　7〜50MHZ 動作確認。GPIB-USB(AR485)でExcelのSequence Maker(HIOKI_Free ware)からシンプルなコマンドでスイッチ・コントロールできます(画像９）制御できていることはネットアナで確認しました（画像８）お渡しするのは本体(Agilent 11713A)とViking Connector拡張基板＋USB_GPIB基板(画像1,2）ACケーブルとUSB-GPIBコントローラーのケーブル。Agilent/HP 11713AのマニュアルとSequence MakerHIOKI)はダウンロードできます。不明点はご質問ください。画像11,12：現行の11713Dでインターフェースは便利になっていますが画像３と比較してスイッチ機能は同じかと思います。
